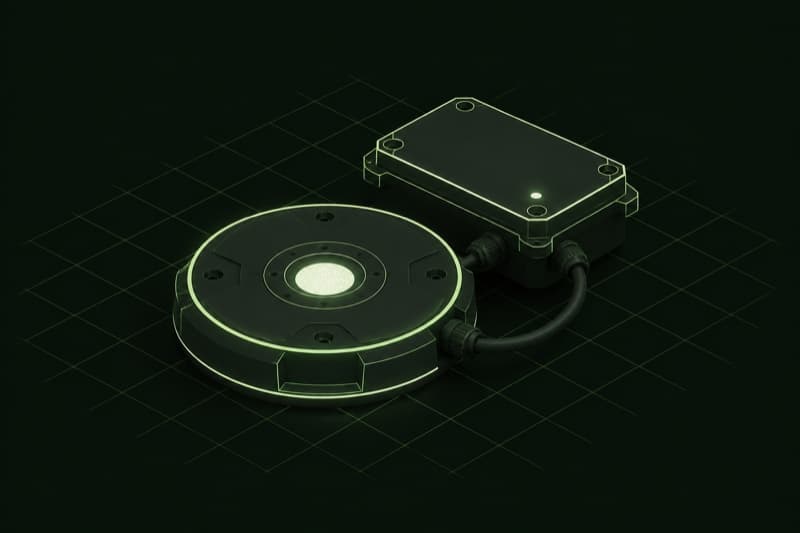

نظام التحكم والمراقبة الفردي بالمصابيح (ILCMS)
نظام ILCMS يبلّغ ويتحكم بحالة كل وحدة إنارة على دائرة إنارة المطار التوالية بشكل فردي، بدلاً من الدائرة ككل فقط، بحيث يعرف المراقب بالضبط أي مصباح على المدرج تعطل. تورّد NLS وحدات ميدانية ILCMS والتكامل المرتبط بها مع نظام ALCMS، مطابقة لتوجيهات الصيانة والمراقبة في ICAO Annex 14، لدوائر إنارة القواعد الجوية ومهابط الطائرات السعودية.
مكونات نظام التحكم والمراقبة الفردي بالمصابيح (ILCMS)
يعمل نظام ILCMS على خفض مستوى كشف الأعطال من الدائرة إلى الوحدة الواحدة، عبر وحدة استشعار ووحدة اتصال عند كل موضع مصباح تنقلان البيانات إلى وحدة تجميع، التي تسلمها بدورها إلى محطة عمل ALCMS.
01
وحدة استشعار تيار الوحدة
تقيس ما إذا كان التيار يمر فعلياً عبر وحدة إنارة محددة أو محول العزل الذي يغذيها، وهي القراءة التي تُعلم النظام بأن مصباحاً واحداً تعطل وليست الدائرة بأكملها.
02
وحدة اتصال ميدانية
تُرمّز قراءة وحدة الاستشعار وتنقلها عبر زوج مراقبة مخصص أو إشارة على خط الطاقة، بحيث تصل حالة الوحدة إلى وحدة التجميع دون الحاجة لمسار كابل منفصل لكل موضع مصباح.
03
وحدة تجميع المراقبة
تجمع الإشارات الميدانية من كل وحدة على الدائرة وتدمجها في تيار بيانات واحد، وهي نقطة التجميع بين الوحدات الميدانية وطبقة ALCMS الأعلى.
04
غلاف ميداني مقاوم للعوامل الجوية
يحوي إلكترونيات الاستشعار والاتصال داخل قاعدة التركيب أو حفرة التمديد، ويكون مانعاً لتسرب المياه ومصنّفاً لتحمل أحمال الرصف عند نقطة التركيب الأرضية.
05
بوابة الاتصال مع ALCMS
تنقل بيانات مستوى الوحدة من وحدة التجميع إلى البروتوكول الذي تقرأه محطة عمل ALCMS، وهي الحلقة التي يجب أن تكون متوافقة بروتوكولياً قبل أن تظهر حالة المصباح الفردي على شاشة المراقب.
التجميع الكامل
نظام التحكم والمراقبة الفردي بالمصابيح (ILCMS)
| مستوى المراقبة | كشف الأعطال على مستوى الوحدة الفردية أو محول العزل |
| الاتصال الميداني | زوج مراقبة مخصص أو إشارة حاملة على خط الطاقة تصل إلى وحدة تجميع المراقبة |
| التكامل | يُضاف إلى طبقة ALCMS وCCR القائمة، وليس نظاماً مستقلاً بذاته |
| موقع التركيب | قاعدة التركيب أو حفرة التمديد عند موضع الوحدة أو محول العزل |
| التطبيق ذو الأولوية | دوائر مؤشرات مسار الاقتراب الدقيق ودوائر إنارة العتبة، حيث يُضعف تعطل عدة وحدات الإرشاد البصري |
| تصنيف الغلاف | مانع لتسرب المياه ومصنّف لتحمل أحمال الرصف عند التركيب الأرضي |
تُبلغ دائرة إنارة المطار التوالية القياسية عن الأعطال على مستوى الدائرة فقط: يشير CCR إلى أن التيار أو الجهد على الحلقة خرج عن النطاق المتوقع، وهذا يخبر المراقب بوجود عطل في الدائرة لكن دون تحديد أي وحدة. يسد التحكم والمراقبة الفردي بالمصابيح هذه الفجوة بتزويد كل وحدة إنارة، أو كل محول عزل توالي يغذي وحدة، بجهاز استشعار يبلّغ عن حالته الخاصة إلى وحدة مراقبة مركزية، بحيث يظهر العطل كموقع وحدة محددة بدلاً من إنذار دائرة غير محدد.
تظهر القيمة العملية أثناء الصيانة: دون ILCMS، يتطلب تأكيد أي من 40 أو 60 وحدة على دائرة حافة مدرج تعطلت فعلاً جولة تفتيش ميدانية بالمشي والاختبار، تُجرى ليلاً أو خلال نافذة إغلاق المدرج، قبل أن يبدأ الفني حتى بالإصلاح. مع تبليغ ILCMS مباشرة عن موقع الوحدة إلى محطة عمل ALCMS، يتوجه فريق الصيانة مباشرة إلى الوحدة المعطلة، ما يقلص نافذة إغلاق المدرج أو تقييد التشغيل التي يتطلبها تغيير المصباح.
يدفع معيار ICAO Annex 14 ومواد إرشادات صيانة المطارات المرتبطة به نحو هذا المستوى من رؤية الأعطال على مستوى الوحدة للدوائر الحرجة أو كثيفة الاستخدام، خصوصاً مؤشرات اقتراب PAPI وإنارة العتبة حيث يُضعف عطل غير مكتشف في عدة وحدات التوجيه البصري الذي يعتمد عليه الطيار. يُحدد ILCMS كإضافة لطبقة ALCMS وCCR القائمة في المشروع بدلاً من نظام مستقل، لأنه يعتمد على ALCMS لعرض وتسجيل بيانات مستوى الوحدة التي يجمعها.
عادة ما يرسل فريق المشروع عدد الدوائر وعدد الوحدات التي تحتاج مراقبة فردية، إضافة إلى منصة ALCMS المحددة أو المُركّبة مسبقاً، وترد NLS بوحدات ميدانية ILCMS مطابقة وعرض سعر بالدولار. تتحقق NLS من توافق التواصل بين ILCMS وALCMS قبل التسعير، إذ لا تعمل المراقبة على مستوى الوحدة إلا إذا تحدثت الطبقتان البروتوكول نفسه.
المواصفات
- ✓استشعار الحالة على مستوى الوحدة أو المحول، مع التبليغ إلى منصة ALCMS المركزية
- ✓متوافق مع توجيهات الصيانة والمراقبة في ICAO Annex 14 للدوائر الحرجة (PAPI، إنارة العتبة)
- ✓يقلص وقت تحديد العطل من جولة تفتيش ميدانية إلى مرجع وحدة مباشر
- ✓بروتوكول تواصل مطابق لمنصة ALCMS المحددة في كل مشروع
- ✓متوافق مع التحديث على دوائر توالي قائمة عند ترقية ALCMS
- ✓يدعم جدولة صيانة ذات أولوية عبر رصد مواقع الوحدات متكررة العطل
الأسئلة الشائعة
ما الفرق بين ALCMS وILCMS؟+
ALCMS هو محطة التحكم والمراقبة الشاملة لدوائر المطار ووحدات CCR. أما ILCMS فهو الطبقة التي تبلّغ عن حالة كل وحدة فردية على الدائرة، وتغذي هذا التفصيل إلى عرض ALCMS بدلاً من استبداله.
هل تحتاج كل دوائر المطار مراقبة فردية للمصابيح؟+
توجه إرشادات ICAO Annex 14 نحو المراقبة على مستوى الوحدة أساساً للدوائر الحرجة، خصوصاً PAPI وإنارة العتبة، دون اشتراطها بشكل شامل. تحدد NLS نطاق ILCMS للدوائر التي يحددها تصميم المشروع لها.
من يورّد ILCMS لإنارة المطارات في السعودية؟+
تورّد NLS وحدات ميدانية ILCMS مطابقة لمنصة ALCMS المحددة أو المُركّبة مسبقاً في المشروع، لدوائر إنارة القواعد الجوية ومهابط الطائرات السعودية التي تتطلب رؤية أعطال على مستوى الوحدة.
ما دور وحدة استشعار تيار الوحدة في نظام التحكم والمراقبة الفردي بالمصابيح (ILCMS)؟+
تقيس ما إذا كان التيار يمر فعلياً عبر وحدة إنارة محددة أو محول العزل الذي يغذيها، وهي القراءة التي تُعلم النظام بأن مصباحاً واحداً تعطل وليست الدائرة بأكملها.
ما دور وحدة اتصال ميدانية في نظام التحكم والمراقبة الفردي بالمصابيح (ILCMS)؟+
تُرمّز قراءة وحدة الاستشعار وتنقلها عبر زوج مراقبة مخصص أو إشارة على خط الطاقة، بحيث تصل حالة الوحدة إلى وحدة التجميع دون الحاجة لمسار كابل منفصل لكل موضع مصباح.
ما دور وحدة تجميع المراقبة في نظام التحكم والمراقبة الفردي بالمصابيح (ILCMS)؟+
تجمع الإشارات الميدانية من كل وحدة على الدائرة وتدمجها في تيار بيانات واحد، وهي نقطة التجميع بين الوحدات الميدانية وطبقة ALCMS الأعلى.
ما دور غلاف ميداني مقاوم للعوامل الجوية في نظام التحكم والمراقبة الفردي بالمصابيح (ILCMS)؟+
يحوي إلكترونيات الاستشعار والاتصال داخل قاعدة التركيب أو حفرة التمديد، ويكون مانعاً لتسرب المياه ومصنّفاً لتحمل أحمال الرصف عند نقطة التركيب الأرضية.
ما دور بوابة الاتصال مع ALCMS في نظام التحكم والمراقبة الفردي بالمصابيح (ILCMS)؟+
تنقل بيانات مستوى الوحدة من وحدة التجميع إلى البروتوكول الذي تقرأه محطة عمل ALCMS، وهي الحلقة التي يجب أن تكون متوافقة بروتوكولياً قبل أن تظهر حالة المصباح الفردي على شاشة المراقب.
