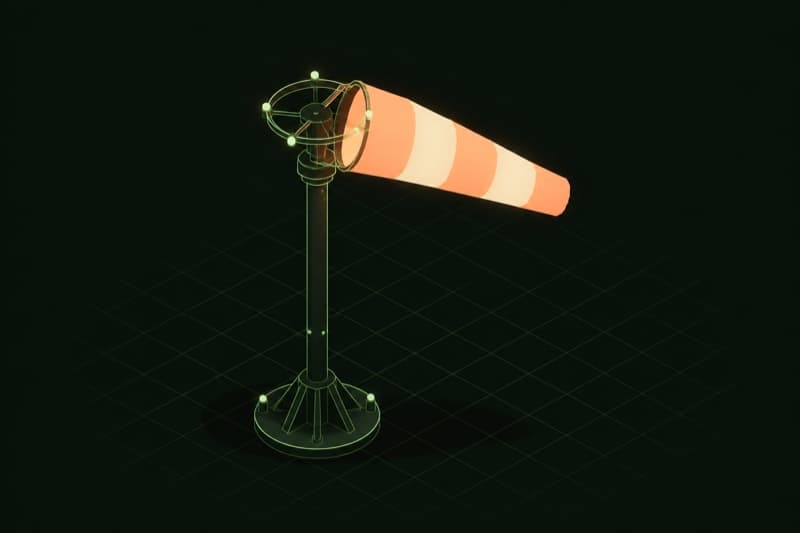

مؤشرات اتجاه الرياح المضيئة
توفر مؤشرات اتجاه الرياح المضيئة للطيارين قراءة بصرية لاتجاه الرياح وسرعتها النسبية أثناء العمليات الليلية والاقتراب في الإضاءة المنخفضة، وتُركّب على عمود قابل للكسر مزود بمصدر إضاءة داخلي أو خارجي. تورّد NLS وتركّب مؤشرات رياح مضيئة مطابقة لمواصفات ICAO Annex 14 ومتطلبات سلسلة FAA AC 150/5345، مصدرها مصنّعون دوليون معتمدون في مجال إنارة الطيران، للمطارات والمهابط ومنصات الهليكوبتر في أنحاء المملكة.
مكونات مؤشرات اتجاه الرياح المضيئة
تحميل ورقة البيانات الفنية (PDF)تجمع منظومة مؤشر اتجاه الرياح المضيء بين مخروط قماشي ومصدر إضاءة وهيكل حامل قابل للكسر وقاعدة تسمح للقماش بالدوران بحرية مع الرياح. لكل مكوّن مهمة واحدة: إظهار اتجاه الرياح بدقة في النهار، والبقاء مرئياً بعد الغروب، والانهيار بأمان إذا اصطدمت به طائرة.
01

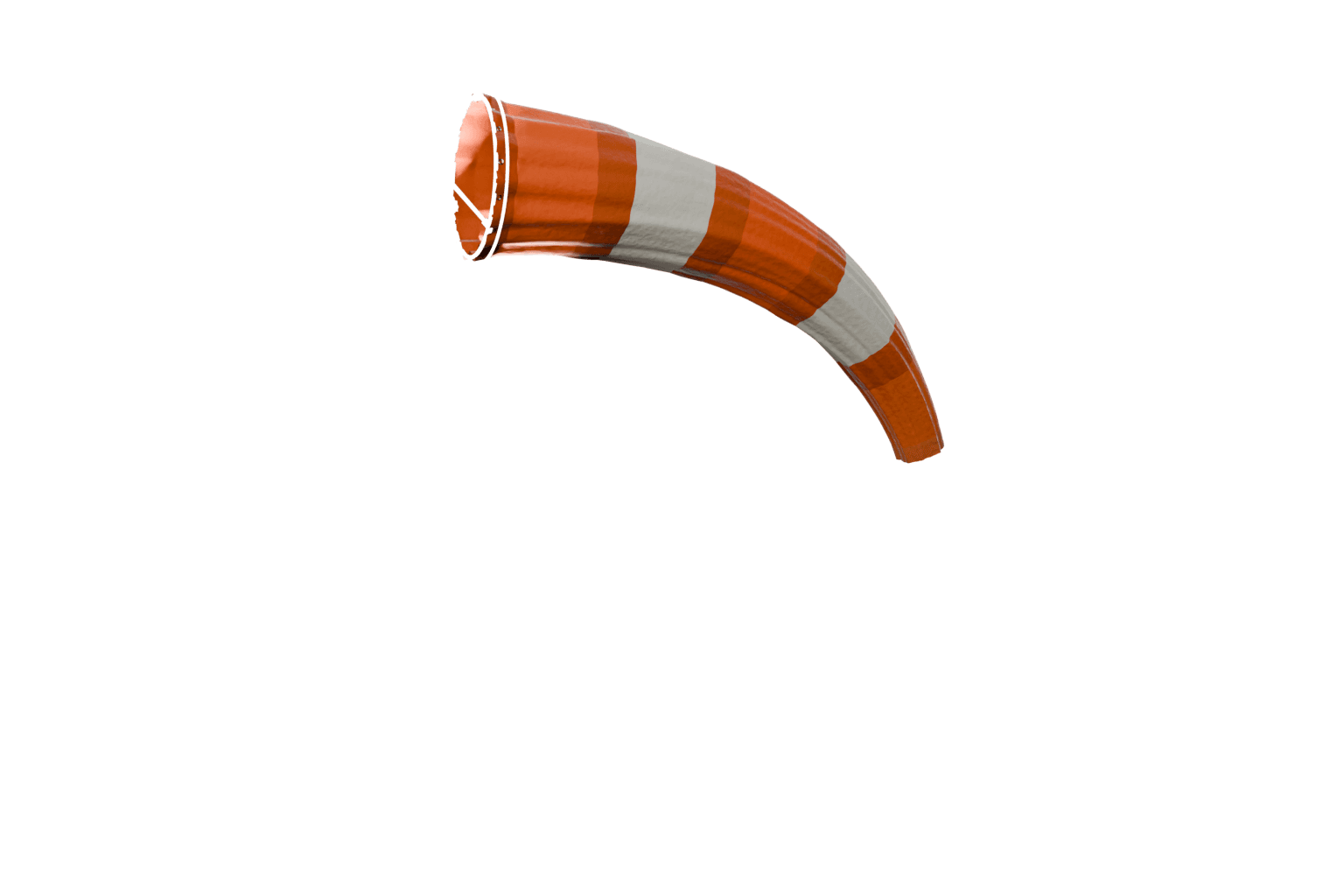

غلاف المخروط
الجسم القماشي المقسّم بالبرتقالي والأبيض الذي يلتقط الرياح ويُظهر اتجاهها وقوتها النسبية من خلال زاوية انتصابه. وهو الجزء الوحيد الذي يقرأه الطيار فعلياً، لذلك تُعد حالة القماش ومطابقة الحجم للمرجع الكودي أول ما تفحصه الجهات التنظيمية.
02

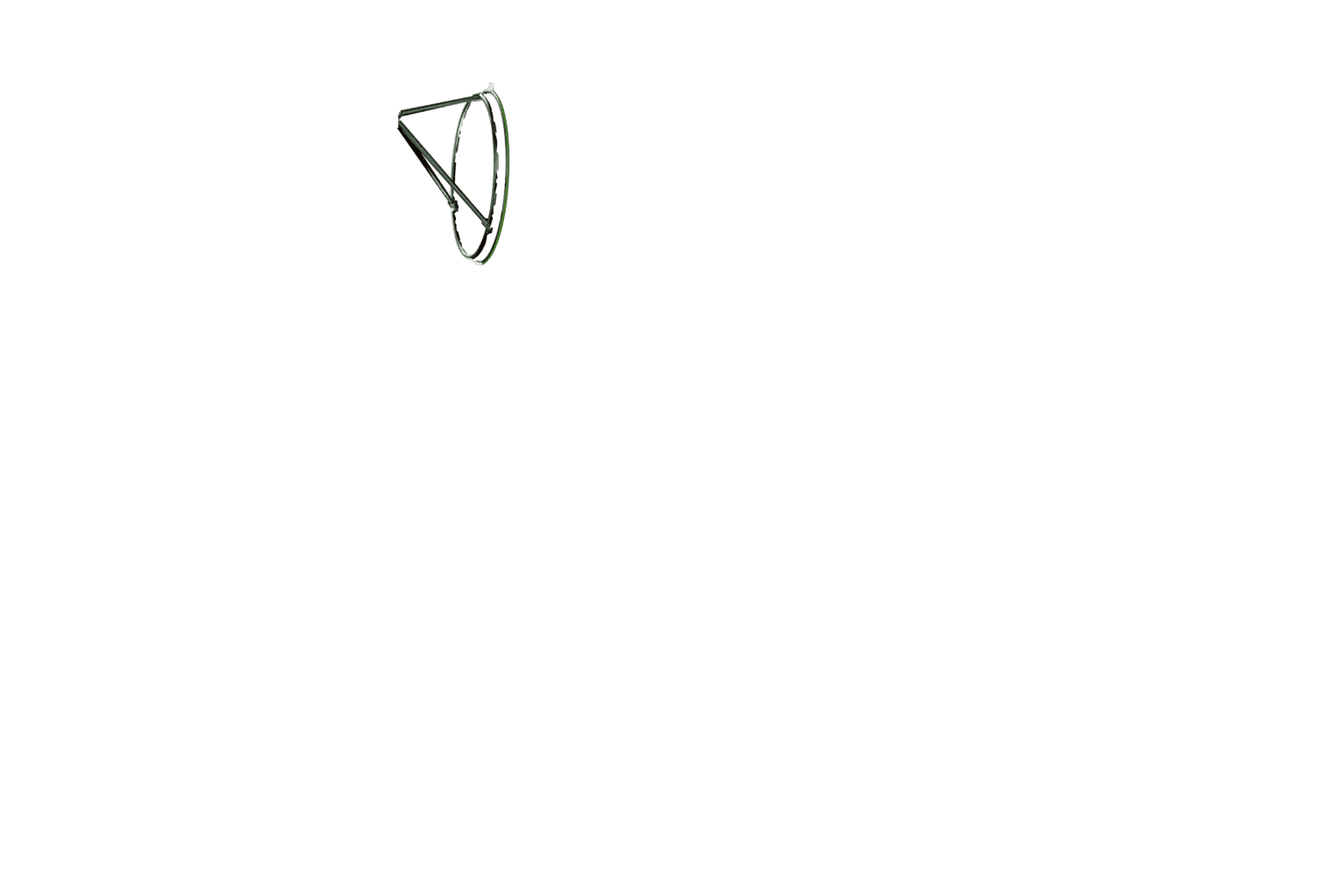

سلة الدعم
الإطار المفتوح عند قاعدة المخروط الذي يبقي فوهته مفتوحة وحرة الدوران على رأس العمود. يجب أن يدور بأقل احتكاك ممكن حتى يتتبع المخروط اتجاه الرياح الفعلي بدل التأخر أو التعلّق في ظروف الرياح المتقطعة.
03

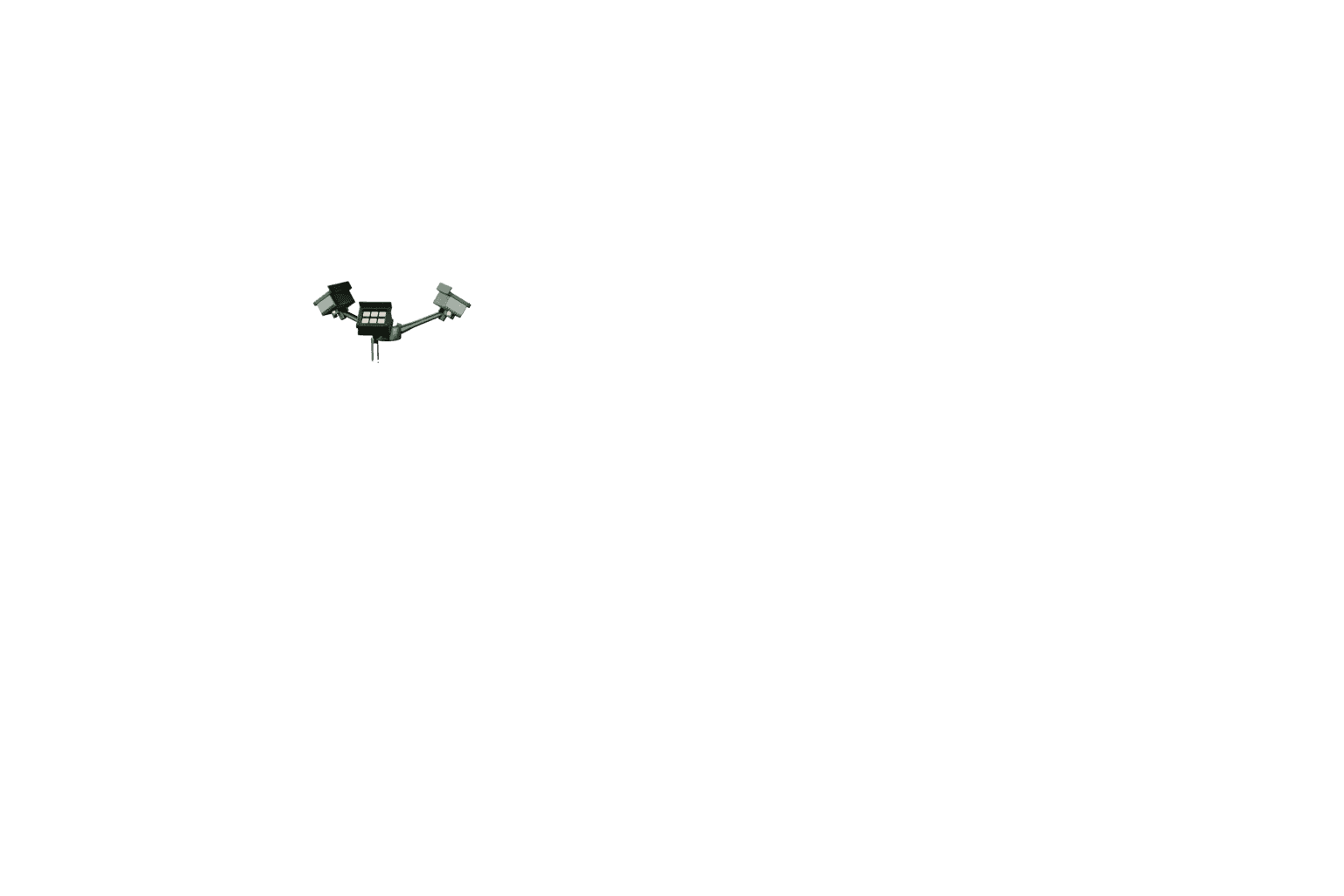

وحدة الإضاءة
مصدر الإضاءة، سواء رُكّب داخلياً ضمن مخروط شفاف أو خارجياً ككشاف موجّه نحو مخروط غير شفاف، ويحافظ على وضوح المؤشر بعد الغروب. وهو المكوّن الذي يحوّل التجهيزة من أداة نهارية فقط إلى أداة تفي بمتطلبات العمليات الليلية.
04

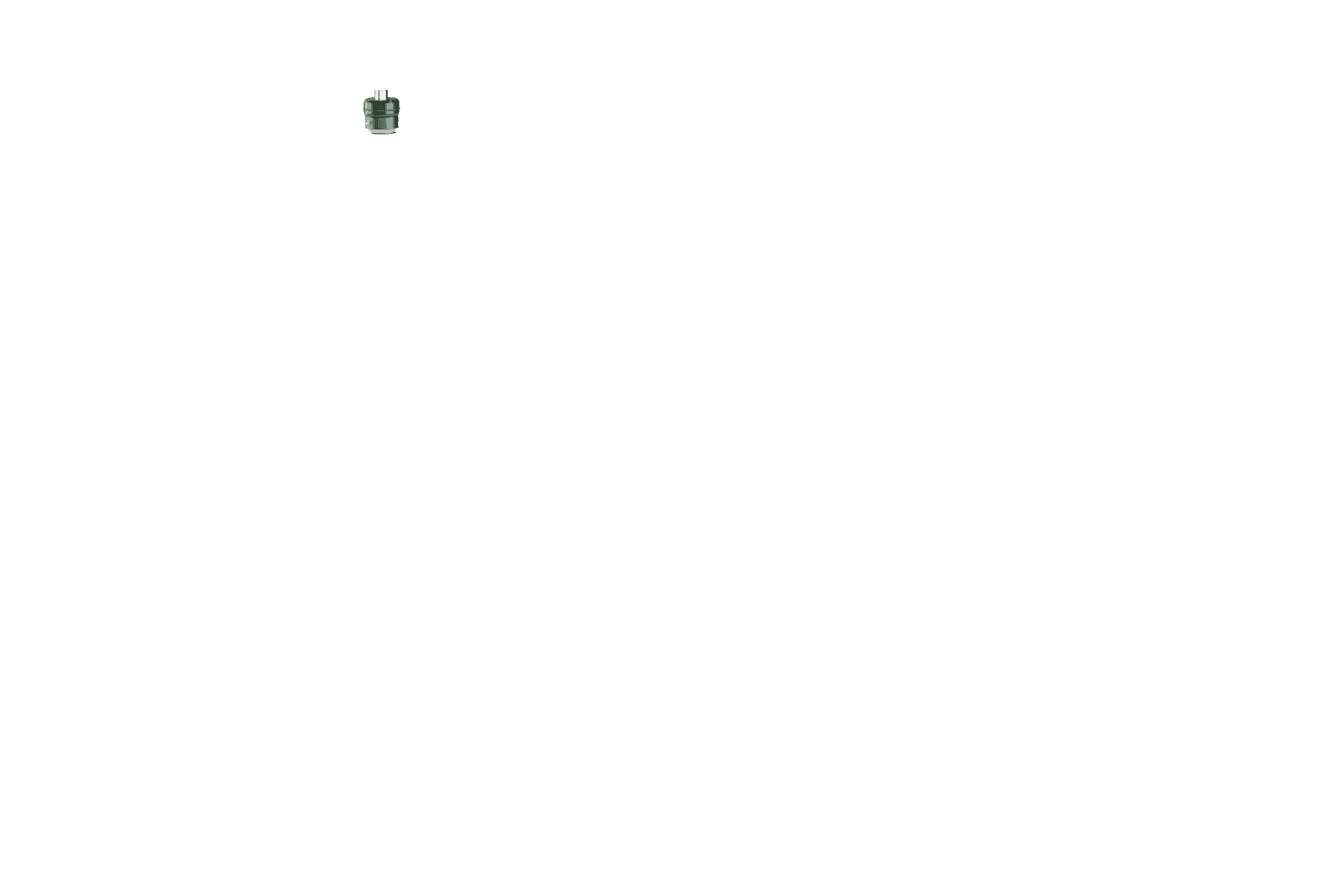

المحمل الدوار
المفصل الدوار بين سلة الدعم ورأس العمود الذي يسمح لمنظومة المخروط بالدوران بحرية مع تغير اتجاه الرياح. المحمل المهترئ أو المتصلب سبب شائع لتأخر مؤشر الرياح عن عكس الاتجاه الفعلي للرياح.
05

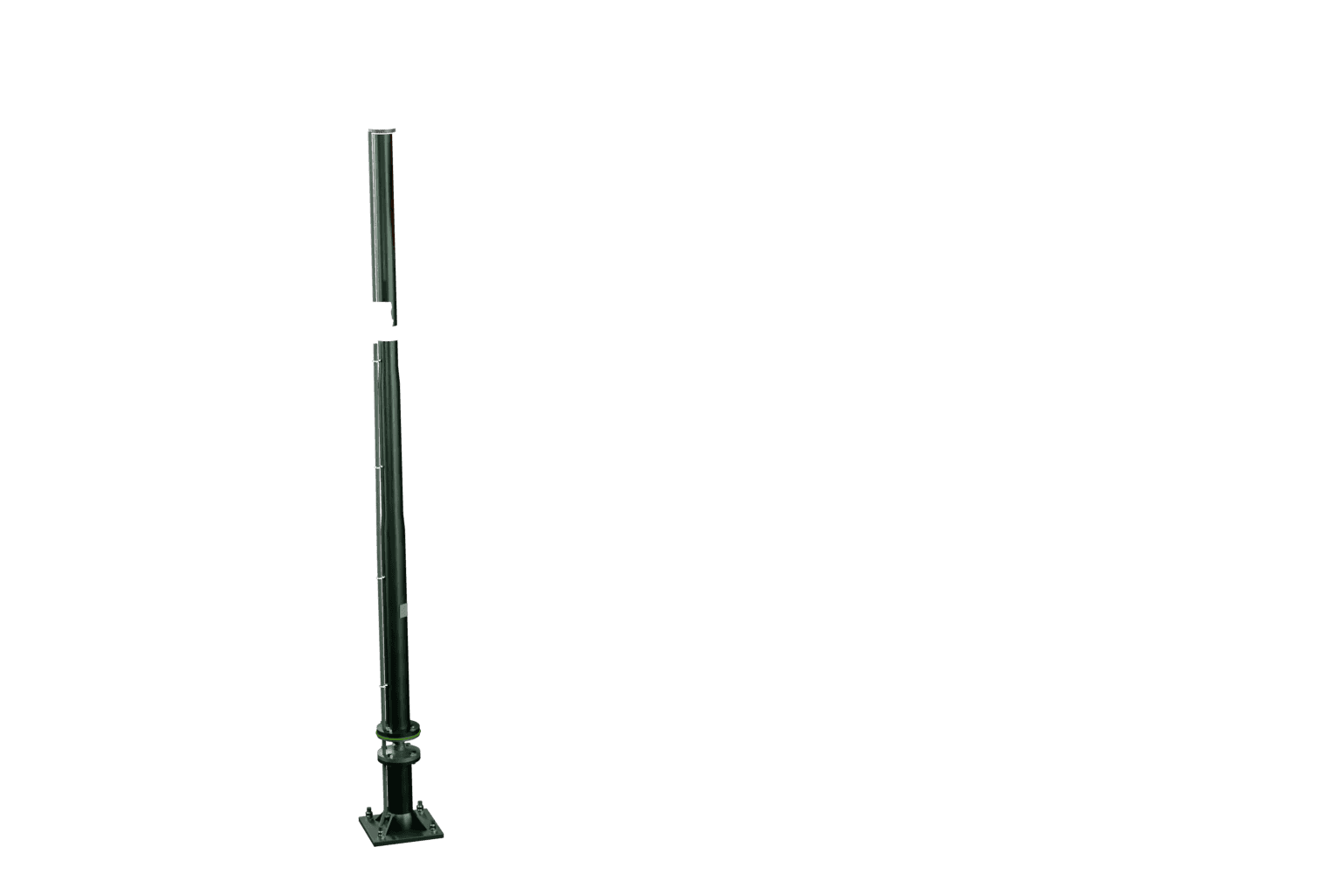

العمود القابل للكسر
العمود الحامل المصمم للانكسار بشكل نظيف عند الاصطدام بدلاً من مقاومته، بما يبقي التجهيزة ضمن متطلبات أسطح تحديد العوائق قرب المدرجات والممرات الفرعية ومسارات اقتراب مهابط الطائرات. يُحدَّد ارتفاعه ونقطة انكساره وفق قواعد التموضع ذاتها التي تحكم تجهيزات المطار القابلة للكسر الأخرى.
06
وحدة إضاءة العوائق
ضوء تحذيري منخفض الشدة يُركَّب على العمود ذاته في بعض التهيئات، للإشارة إلى الهيكل كعائق أمام الطائرات الأخرى بشكل مستقل عن إضاءة مؤشر الرياح نفسه. يُدرج حيث تتطلبه معايير تحديد العوائق في الموقع إلى جانب وظيفة مؤشر الرياح.

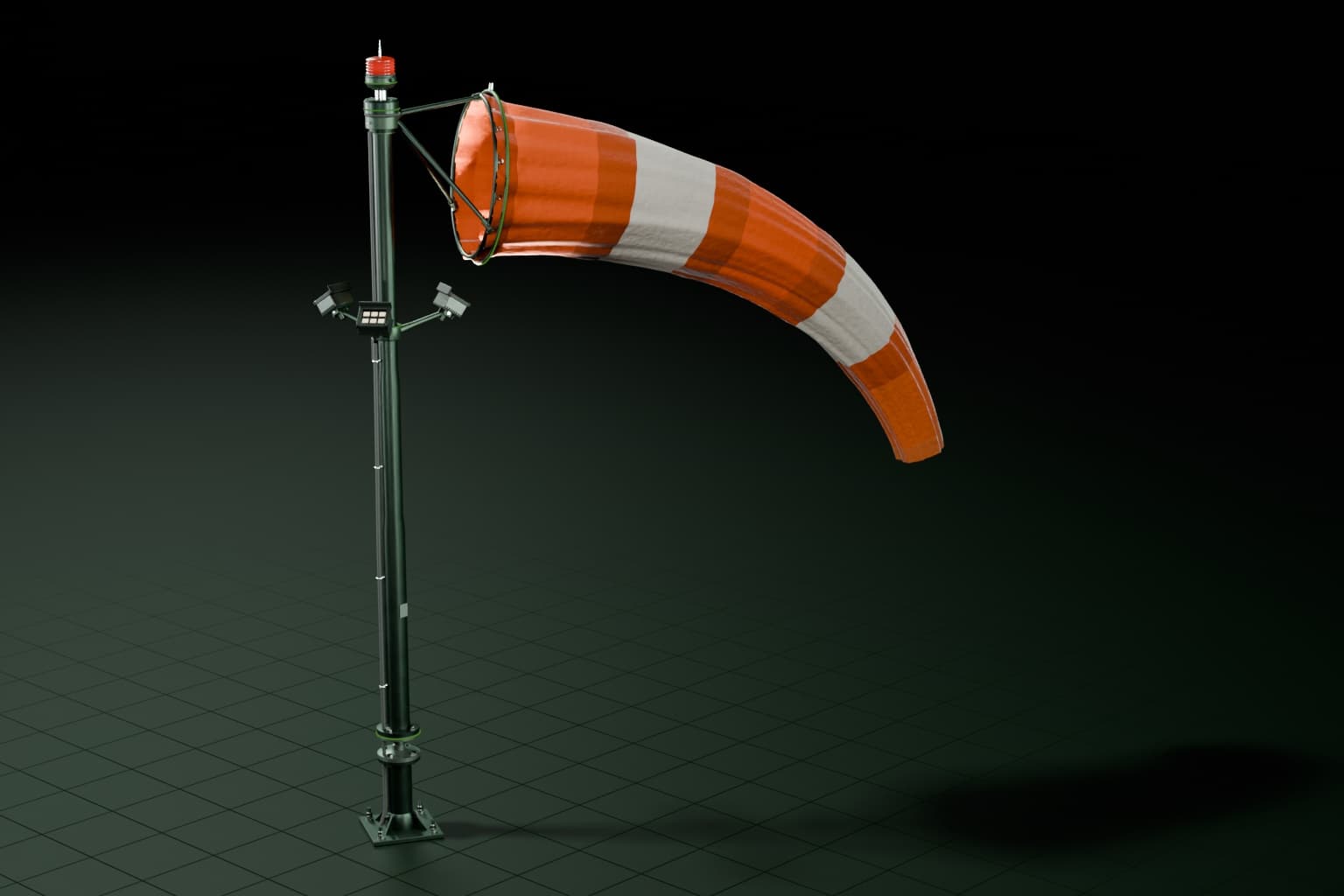

التجميع الكامل
مؤشرات اتجاه الرياح المضيئة
استكشف التجميع
01
غلاف المخروط
الجسم القماشي المقسّم بالبرتقالي والأبيض الذي يلتقط الرياح ويُظهر اتجاهها وقوتها النسبية من خلال زاوية انتصابه. وهو الجزء الوحيد الذي يقرأه الطيار فعلياً، لذلك تُعد حالة القماش ومطابقة الحجم للمرجع الكودي أول ما تفحصه الجهات التنظيمية.
02
سلة الدعم
الإطار المفتوح عند قاعدة المخروط الذي يبقي فوهته مفتوحة وحرة الدوران على رأس العمود. يجب أن يدور بأقل احتكاك ممكن حتى يتتبع المخروط اتجاه الرياح الفعلي بدل التأخر أو التعلّق في ظروف الرياح المتقطعة.
03
وحدة الإضاءة
مصدر الإضاءة، سواء رُكّب داخلياً ضمن مخروط شفاف أو خارجياً ككشاف موجّه نحو مخروط غير شفاف، ويحافظ على وضوح المؤشر بعد الغروب. وهو المكوّن الذي يحوّل التجهيزة من أداة نهارية فقط إلى أداة تفي بمتطلبات العمليات الليلية.
04
المحمل الدوار
المفصل الدوار بين سلة الدعم ورأس العمود الذي يسمح لمنظومة المخروط بالدوران بحرية مع تغير اتجاه الرياح. المحمل المهترئ أو المتصلب سبب شائع لتأخر مؤشر الرياح عن عكس الاتجاه الفعلي للرياح.
05
العمود القابل للكسر
العمود الحامل المصمم للانكسار بشكل نظيف عند الاصطدام بدلاً من مقاومته، بما يبقي التجهيزة ضمن متطلبات أسطح تحديد العوائق قرب المدرجات والممرات الفرعية ومسارات اقتراب مهابط الطائرات. يُحدَّد ارتفاعه ونقطة انكساره وفق قواعد التموضع ذاتها التي تحكم تجهيزات المطار القابلة للكسر الأخرى.
06
وحدة إضاءة العوائق
ضوء تحذيري منخفض الشدة يُركَّب على العمود ذاته في بعض التهيئات، للإشارة إلى الهيكل كعائق أمام الطائرات الأخرى بشكل مستقل عن إضاءة مؤشر الرياح نفسه. يُدرج حيث تتطلبه معايير تحديد العوائق في الموقع إلى جانب وظيفة مؤشر الرياح.
| فئة مادة المخروط | قماش مقاوم للأشعة فوق البنفسجية بنمط شرائح برتقالية وبيضاء |
| أسلوب الإضاءة | مصدر إضاءة داخلي ضمن قماش شفاف، أو كشاف خارجي موجه نحو مخروط غير شفاف |
| خيارات التغذية | تيار متردد حيث تصل الشبكة إلى الموقع، أو طاقة شمسية مع بطارية احتياطية حيث لا تصل |
| توافق التحكم | تحكم بخلية ضوئية أو مؤقت للتشغيل من الغروب حتى الشروق، إما بشكل مستقل أو على دائرة منظم تيار ثابت |
| التركيب | عمود قابل للكسر مع سلة مخروط مركّبة على محمل دوار، بحجم مطابق للمرجع الكودي المعتمد |
| بيئة التشغيل | تعرض خارجي في الجانب الجوي، مصمم لتحمّل الأشعة فوق البنفسجية العالية وظروف الرمال الكاشطة |
أهمية مؤشرات اتجاه الرياح المضيئة
مؤشر اتجاه الرياح من أبسط الأدوات في المطار ومن أكثرها اعتماداً. في الليل أو في ظروف الرؤية المنخفضة، يكاد المؤشر غير المضاء يكون عديم الفائدة للطيار المقترب. الإضاءة تحوّله إلى وسيلة بصرية فعّالة تدعم قرار المتابعة أو الإلغاء بناءً على اتجاه الرياح وسلوك الهبات أثناء الهبوط والإقلاع. تعامل الجهات التنظيمية هذا الأمر كمتطلب أساسي لا كخيار، في أي موقع تُعتمد فيه العمليات الليلية.
المعايير والتصنيع
تورّد NLS مؤشرات رياح مضيئة مصنّعة وفق متطلبات الأبعاد والوضوح البصري في ICAO Annex 14 الجزء الأول، ووفق إرشادات سلسلة FAA AC 150/5345 الخاصة بتجميعات الدائرة المجزأة ومؤشر الرياح. تُصنع المؤشرات من قماش مقاوم للأشعة فوق البنفسجية بنمط شرائح برتقالية وبيضاء قياسية، بحجم مطابق للمرجع الكودي المعتمد. تتم الإضاءة إما بمصدر داخلي ضمن قماش شفاف، أو بكشافات خارجية موجهة نحو مؤشر غير شفاف، حسب ظروف الموقع وتفضيل العميل. يتم التركيب على عمود قابل للكسر ينهار بأمان عند الاصطدام، تماشياً مع متطلبات أسطح تحديد العوائق قرب المدرجات والممرات الفرعية ومسارات اقتراب وإقلاع مهابط الطائرات.
خيارات التغذية والتحكم
تتراوح المواقع بين مطارات متصلة بالشبكة الكهربائية ومهابط نائية بلا بنية تحتية كهربائية ثابتة. تحدد NLS وحدات تغذى من التيار المتردد حيث تصل الشبكة إلى الموقع، ووحدات تعمل بالطاقة الشمسية مع بطاريات احتياطية حيث لا تصل، مع تحكم قياسي بخلية ضوئية أو مؤقت للتشغيل من الغروب حتى الشروق. يمكن تحديد الوحدات لتتوافق مع دوائر منظم التيار الثابت (CCR) ضمن دوائر إنارة المطار الأرضية، أو كوحدات مستقلة بتغذية محلية خاصة بها، حسب طريقة التحكم في بقية إنارة المطار.
توريد وتركيب متكامل
تدير NLS باقات مؤشرات الرياح المضيئة كنطاق واحد: مسح موقعي مقابل معايير حمل الرياح وتحديد العوائق، توريد من مصنّعين دوليين راسخين في إنارة الطيران، تركيب أساس العمود ووصلة الانكسار، الربط الكهربائي أو تشغيل النظام الشمسي، والتحقق الضوئي والوظيفي قبل التسليم. يحصل المشترون الذين يقارنون الموردين في السعودية على جهة اتصال واحدة للتصميم والتوريد والتركيب والتشغيل بدل تقسيم النطاق بين موردين منفصلين، مع تسعير متاح بالدولار الأمريكي والريال السعودي.
اعتبارات الصيانة
يتدهور قماش المؤشر تحت أشعة الشمس والتآكل الرملي أسرع من معظم تجهيزات إنارة المطار، والمؤشر الممزق أو الباهت يُقرأ بشكل خاطئ من قبل الطيار من الارتفاع. تشمل NLS استبدال قماش مؤشر الرياح وصيانة وحدة الإضاءة أو LED ضمن عقود صيانة إنارة المطار المستمرة، بحيث تبقى الوحدة ضمن عمرها التشغيلي المقصود بدل أن تُترك حتى يرصدها تفتيش الامتثال.
المواصفات
- ✓مطابق لمعايير الأبعاد والوضوح البصري لمؤشر الرياح في ICAO Annex 14 الجزء الأول
- ✓مصنّع وفق إرشادات سلسلة FAA AC 150/5345 لمؤشر الرياح والدائرة المجزأة
- ✓قماش مقاوم للأشعة فوق البنفسجية بشرائح برتقالية وبيضاء، إضاءة داخلية أو خارجية
- ✓مركّب على عمود قابل للكسر لانهيار آمن ضمن أسطح تحديد العوائق
- ✓خيارات تغذية بالتيار المتردد أو الطاقة الشمسية مع بطارية وتحكم بخلية ضوئية
- ✓متوافق مع دوائر AGL المغذاة بمنظم تيار ثابت أو بتغذية محلية مستقلة
الأسئلة الشائعة
هل يجب إضاءة مؤشر اتجاه الرياح لعمليات الطيران الليلي؟+
نعم. أي مطار أو مهبط معتمد للعمليات الليلية يحتاج إلى إضاءة مؤشر الرياح الأساسي حتى يتمكن الطيارون من قراءة اتجاه الرياح أثناء الاقتراب والإقلاع في الظلام، وفق ICAO Annex 14 وإرشادات FAA.
هل يمكن تشغيل مؤشر الرياح المضيء بالطاقة الشمسية في مهبط نائي؟+
نعم. تحدد NLS وحدات مؤشر رياح تعمل بالطاقة الشمسية مع بطارية احتياطية وتحكم بخلية ضوئية للمواقع بلا اتصال شبكي موثوق، بحجم يكفي للعمل خلال عدة أيام غائمة متتالية.
ما نوع العمود المطلوب لمؤشر الرياح المضيء؟+
يُشترط استخدام عمود قابل للكسر أينما وقع مؤشر الرياح ضمن سطح تحديد العوائق، بحيث ينهار الحامل بأمان عند اصطدام طائرة بدلاً من أن يشكل عائقاً صلباً.
هل توفر NLS التوريد والتركيب لمؤشرات الرياح المضيئة أم القطعة فقط؟+
تدير NLS النطاق الكامل: مسح الموقع، التوريد من مصنّعين راسخين في إنارة الطيران، تركيب الأساس والعمود، التشغيل الكهربائي أو الشمسي، والتحقق الوظيفي، كباقة متكاملة واحدة.
ما دور غلاف المخروط في مؤشرات اتجاه الرياح المضيئة؟+
الجسم القماشي المقسّم بالبرتقالي والأبيض الذي يلتقط الرياح ويُظهر اتجاهها وقوتها النسبية من خلال زاوية انتصابه. وهو الجزء الوحيد الذي يقرأه الطيار فعلياً، لذلك تُعد حالة القماش ومطابقة الحجم للمرجع الكودي أول ما تفحصه الجهات التنظيمية.
ما دور سلة الدعم في مؤشرات اتجاه الرياح المضيئة؟+
الإطار المفتوح عند قاعدة المخروط الذي يبقي فوهته مفتوحة وحرة الدوران على رأس العمود. يجب أن يدور بأقل احتكاك ممكن حتى يتتبع المخروط اتجاه الرياح الفعلي بدل التأخر أو التعلّق في ظروف الرياح المتقطعة.
ما دور وحدة الإضاءة في مؤشرات اتجاه الرياح المضيئة؟+
مصدر الإضاءة، سواء رُكّب داخلياً ضمن مخروط شفاف أو خارجياً ككشاف موجّه نحو مخروط غير شفاف، ويحافظ على وضوح المؤشر بعد الغروب. وهو المكوّن الذي يحوّل التجهيزة من أداة نهارية فقط إلى أداة تفي بمتطلبات العمليات الليلية.
ما دور المحمل الدوار في مؤشرات اتجاه الرياح المضيئة؟+
المفصل الدوار بين سلة الدعم ورأس العمود الذي يسمح لمنظومة المخروط بالدوران بحرية مع تغير اتجاه الرياح. المحمل المهترئ أو المتصلب سبب شائع لتأخر مؤشر الرياح عن عكس الاتجاه الفعلي للرياح.
ما دور العمود القابل للكسر في مؤشرات اتجاه الرياح المضيئة؟+
العمود الحامل المصمم للانكسار بشكل نظيف عند الاصطدام بدلاً من مقاومته، بما يبقي التجهيزة ضمن متطلبات أسطح تحديد العوائق قرب المدرجات والممرات الفرعية ومسارات اقتراب مهابط الطائرات. يُحدَّد ارتفاعه ونقطة انكساره وفق قواعد التموضع ذاتها التي تحكم تجهيزات المطار القابلة للكسر الأخرى.
ما دور وحدة إضاءة العوائق في مؤشرات اتجاه الرياح المضيئة؟+
ضوء تحذيري منخفض الشدة يُركَّب على العمود ذاته في بعض التهيئات، للإشارة إلى الهيكل كعائق أمام الطائرات الأخرى بشكل مستقل عن إضاءة مؤشر الرياح نفسه. يُدرج حيث تتطلبه معايير تحديد العوائق في الموقع إلى جانب وظيفة مؤشر الرياح.
