أضواء تحذير عوائق تعمل بالطاقة الشمسية
أضواء تحذير العوائق العاملة بالطاقة الشمسية تجمع بين كشاف منخفض أو متوسط الشدة ولوح شمسي متكامل وبطارية ووحدة تحكم، لتمييز الأبراج والصواري والمنشآت النائية التي لا يتوفر فيها اتصال بالشبكة الكهربائية. تورّد NLS وتركّب أنظمة إنارة تحذير عوائق تعمل بالطاقة الشمسية في مختلف مناطق السعودية للمواقع غير المرتبطة بالشبكة، بمصادر من مصنعين عالميين راسخين في إنارة الطيران، وبتحديد سعة الألواح والبطاريات وفقا لموقع المنشأة ودورة تشغيلها.
مكونات أضواء تحذير عوائق تعمل بالطاقة الشمسية
تجمع وحدة أضواء تحذير العوائق العاملة بالطاقة الشمسية بين كشاف منخفض أو متوسط الشدة ولوح شمسي ومجموعة بطاريات ووحدة تحكم بالشحن، تُحدد أحجامها وفق مورد الشمس في الموقع ودورة التشغيل، بحيث تعمل الوحدة باستمرار دون اتصال بالشبكة الكهربائية. وتُنسّق هذه الأجزاء معا لتبقى الإضاءة تعمل خلال أيام الغيوم ومتطلبات دورة التشغيل في المنطقة.
01
رأس الكشاف LED
ينتج رأس الكشاف الإضاءة الوامضة أو الثابتة منخفضة أو متوسطة الشدة باستهلاك منخفض للطاقة، لأن كل واط يستهلكه الرأس يجب تعويضه من اللوح الشمسي والبطارية خلال دورة تشغيل الموقع.
02
اللوح الشمسي
يحوّل اللوح الشمسي ضوء النهار إلى تيار شحن يُجدد طاقة البطارية، ويُحدد حجمه وفق موقع المنشأة ومورد الشمس المحلي بحيث يستعيد النظام طاقة كافية في اليوم العادي لتغطية الليلة التالية.
03
مجموعة البطاريات
تخزّن مجموعة البطاريات الطاقة التي يجمعها اللوح وتغذي الكشاف طوال الليل وخلال فترات انخفاض أشعة الشمس، ويُحدد حجمها بحيث توفر احتياطيا تشغيليا لأيام متتالية من الغيوم أو الغبار.
04
وحدة التحكم بالشحن
تنظم وحدة التحكم التيار بين اللوح والبطارية ورأس الكشاف، وتحمي البطارية من الشحن الزائد والتفريغ العميق، وتدير التبديل بين النهار والليل دون الحاجة إلى مؤقت متصل بالشبكة.
05
الهيكل المقاوم للعوامل الجوية
يحوي الهيكل المقاوم للعوامل الجوية البطارية ووحدة التحكم في غلاف محكم ومقاوم للتآكل، ويحمي الدوائر الإلكترونية التي تُبقي النظام يعمل دون إشراف في المنشآت النائية غير المتصلة بالشبكة.
06
كتيفة التثبيت
تثبّت الكتيفة رأس الكشاف واللوح على الصاري أو البرج أو المنشأة بالاتجاه الذي يمنح اللوح تعرضا واضحا للشمس مع الحفاظ على محاذاة الضوء ضمن زاوية الرؤية المطلوبة.

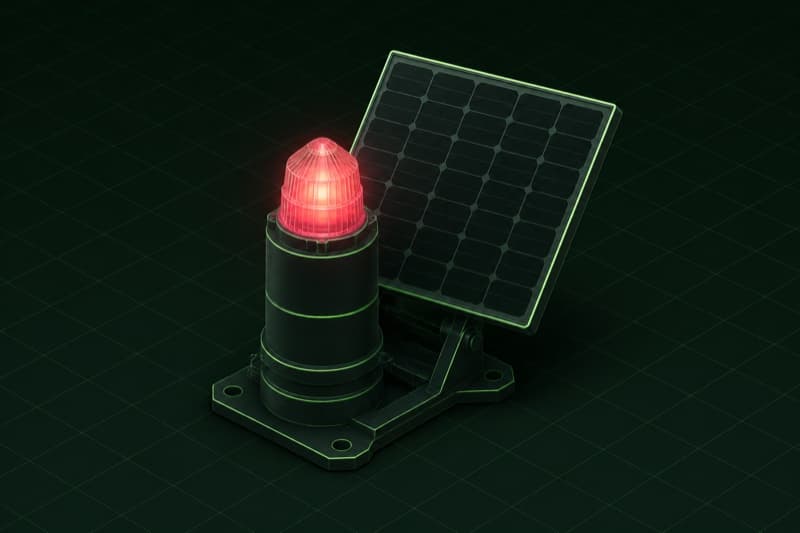

التجميع الكامل
أضواء تحذير عوائق تعمل بالطاقة الشمسية
| مصدر الطاقة | لوح شمسي متكامل ومجموعة بطاريات، بحجم يُحدد وفق موقع المنشأة ودورة التشغيل، دون الحاجة إلى اتصال بالشبكة |
| الاستقلالية التشغيلية للبطارية | سعة احتياطية لأيام متتالية منخفضة أشعة الشمس، تُحدد وفق تقييم شمسي لكل موقع |
| فئة مادة الهيكل | هيكل مقاوم للتآكل ومقاوم للعوامل الجوية للتشغيل الخارجي دون إشراف |
| منهج الحماية من دخول المواد | حجرات كشاف وبطارية وتحكم محكمة الإغلاق مناسبة للغبار والأمطار المصحوبة بالرياح في المواقع النائية |
| التوافق مع أنظمة التحكم | تبديل تلقائي بين النهار والليل بواسطة خلية ضوئية، قابل للتكامل مع منصات المراقبة عن بُعد |
| التثبيت | تثبيت بكتائف مصممة للصواري والأبراج والمنشآت النائية غير المتصلة بالشبكة |
| بيئة التشغيل | مصممة للتشغيل المستمر خارج نطاق الشبكة عبر مورد الشمس وظروف الغبار في المملكة |
حل مشكلة إنارة تحذير العوائق في المواقع غير المرتبطة بالشبكة
كثيرا ما تقع أبراج الاتصالات وصواري الأرصاد الجوية ومنشآت النقل والرافعات الإنشائية في مواقع نائية بعيدة عن أقرب اتصال بالشبكة الكهربائية. ومد خط طاقة مخصص لإنارة برج واحد فقط يكون مكلفا، وفي كثير من المواقع بمناطق الصحراء الداخلية والساحلية في السعودية، غير عملي على الإطلاق. تحل أضواء تحذير العوائق العاملة بالطاقة الشمسية هذه المشكلة عبر ربط الكشاف نفسه بلوح شمسي ومجموعة بطاريات ووحدة شحن مصممة لإبقاء الضوء عاملا طوال دورة تشغيله الكاملة، بما في ذلك فترات الغيوم الممتدة، دون أي تغذية خارجية.
كيفية تحديد السعة
موثوقية ضوء تحذير العوائق الشمسي تعتمد بالكامل على دقة حساب ميزانية طاقته. تحدد NLS سعة اللوح والبطارية وفقا لمعدل الإشعاع الشمسي في الموقع، وتصنيف الضوء (منخفض أو متوسط الشدة، وامض أو ثابت)، ومدة الاستقلالية المطلوبة، أي عدد الأيام المتتالية منخفضة الإشعاع التي يجب أن يتحملها النظام دون إعادة شحن. والخطأ في هذا الحساب هو السبب الأكثر شيوعا لتعطل أضواء تحذير العوائق الشمسية في الميدان، حيث تترك البطارية غير الكافية الضوء منطفئا في أدق الظروف، كالعواصف والفترات الغائمة، حين تكون الرؤية أكثر أهمية.
المعايير والتصنيف يبقيان كما هما
يجب أن تلبي الوحدة العاملة بالطاقة الشمسية متطلبات التصنيف ذاتها في الملحق الرابع عشر (المجلد الأول) للإيكاو التي يلبيها ضوء بنفس الشدة يعمل بالشبكة الكهربائية. فالتغذية الشمسية تغيّر طريقة تشغيل الضوء لا فئته المطلوبة. وتحدد NLS فئة الشدة المطلوبة أولا، انطلاقا من الدراسة الملاحية أو تقييم الموقع، ثم تحدد نظاما شمسيا قادرا على تشغيل تلك الفئة بموثوقية.
أين تنشر NLS هذه الأنظمة
تناسب أضواء تحذير العوائق الشمسية الأبراج والصواري النائية، والرافعات المؤقتة في مواقع الإنشاء التي لا تتوفر فيها طاقة دائمة بعد، وبنية الزراعة وخطوط الأنابيب، وأي منشأة لا يكون فيها مد الشبكة الكهربائية لمجرد إنارة كشاف تحذير أمرا منطقيا. تورّد NLS الوحدة الكاملة، اللوح والبطارية ووحدة التحكم والضوء، كباقة واحدة، وتتولى التركيب بما في ذلك توجيه اللوح وتثبيته لتحقيق أقصى إنتاجية شمسية بحسب خط عرض الموقع.
الصيانة في المواقع النائية
نظرا لأن هذه التركيبات غالبا ما تكون بعيدة عن الزيارات الميدانية الروتينية، توصي NLS بالمراقبة عن بُعد لأضواء تحذير العوائق الشمسية بحيث يمكن التحقق من حالة البطارية وإنتاجية اللوح وحالة المصباح دون زيارة ميدانية، بحيث يُرصد أي عطل قبل انطفاء الضوء فعليا بدلا من اكتشافه في الفحص الدوري التالي.
المواصفات
- ✓لوح شمسي ومجموعة بطاريات ووحدة شحن متكاملة، محددة بحسب إشعاع الموقع ومدة الاستقلالية المطلوبة
- ✓إضاءة كشاف منخفضة أو متوسطة الشدة مطابقة لنفس فئات الملحق الرابع عشر (المجلد الأول) للإيكاو المعتمدة للوحدات المرتبطة بالشبكة
- ✓غلاف مقاوم للعوامل الجوية ومصنّف لتحمل الغبار والحرارة يناسب النشر في المواقع الصحراوية والساحلية النائية
- ✓تثبيت قابل للتعديل للوح الشمسي لتحقيق أقصى إنتاجية بحسب خط عرض موقع التركيب
- ✓عدم الاعتماد على طاقة الشبكة أو لوجستيات وقود المولدات في الموقع
- ✓متوافقة مع أنظمة المراقبة عن بُعد لمتابعة حالة البطارية وإنتاجية اللوح وحالة المصباح
الأسئلة الشائعة
هل يمكن لأضواء تحذير العوائق الشمسية العمل بموثوقية في ظروف الغيوم أو الغبار؟+
نعم، بشرط أن يكون اللوح الشمسي والبطارية محددين بشكل صحيح وفقا لمعدل الإشعاع في الموقع ومدة الاستقلالية المطلوبة. وتحسب NLS هذا التحديد استنادا إلى بيانات شمسية محلية فعلية بدلا من افتراض عام، وهو ما يضمن استمرار عمل الضوء خلال فترات الغيوم أو الغبار الممتدة.
هل تلبي أضواء تحذير العوائق الشمسية معايير الإيكاو والطيران الفيدرالي ذاتها التي تلبيها الأضواء العاملة بالشبكة؟+
نعم. مصدر الطاقة لا يغيّر متطلب التصنيف. فالوحدة الشمسية تُبنى وفق معيار الشدة المنخفضة أو المتوسطة ذاته الذي تتطلبه المنشأة بموجب الملحق الرابع عشر (المجلد الأول) للإيكاو، مع تحديد نظام الشمس والبطارية بما يضمن استمرار ذلك الأداء.
لكم من الوقت يمكن لضوء تحذير العوائق الشمسي العمل دون ضوء شمس؟+
يحدد ذلك مدة الاستقلالية التي صُممت البطارية لتحملها، وعادة ما تكون عدة أيام متتالية بحسب مناخ الموقع وتصنيف الضوء. وتحدد NLS هذا الرقم مع العميل قبل التوريد بدلا من الاعتماد على قيمة افتراضية قياسية قد لا تناسب الموقع.
ما دور رأس الكشاف LED في أضواء تحذير عوائق تعمل بالطاقة الشمسية؟+
ينتج رأس الكشاف الإضاءة الوامضة أو الثابتة منخفضة أو متوسطة الشدة باستهلاك منخفض للطاقة، لأن كل واط يستهلكه الرأس يجب تعويضه من اللوح الشمسي والبطارية خلال دورة تشغيل الموقع.
ما دور اللوح الشمسي في أضواء تحذير عوائق تعمل بالطاقة الشمسية؟+
يحوّل اللوح الشمسي ضوء النهار إلى تيار شحن يُجدد طاقة البطارية، ويُحدد حجمه وفق موقع المنشأة ومورد الشمس المحلي بحيث يستعيد النظام طاقة كافية في اليوم العادي لتغطية الليلة التالية.
ما دور مجموعة البطاريات في أضواء تحذير عوائق تعمل بالطاقة الشمسية؟+
تخزّن مجموعة البطاريات الطاقة التي يجمعها اللوح وتغذي الكشاف طوال الليل وخلال فترات انخفاض أشعة الشمس، ويُحدد حجمها بحيث توفر احتياطيا تشغيليا لأيام متتالية من الغيوم أو الغبار.
ما دور وحدة التحكم بالشحن في أضواء تحذير عوائق تعمل بالطاقة الشمسية؟+
تنظم وحدة التحكم التيار بين اللوح والبطارية ورأس الكشاف، وتحمي البطارية من الشحن الزائد والتفريغ العميق، وتدير التبديل بين النهار والليل دون الحاجة إلى مؤقت متصل بالشبكة.
ما دور الهيكل المقاوم للعوامل الجوية في أضواء تحذير عوائق تعمل بالطاقة الشمسية؟+
يحوي الهيكل المقاوم للعوامل الجوية البطارية ووحدة التحكم في غلاف محكم ومقاوم للتآكل، ويحمي الدوائر الإلكترونية التي تُبقي النظام يعمل دون إشراف في المنشآت النائية غير المتصلة بالشبكة.
ما دور كتيفة التثبيت في أضواء تحذير عوائق تعمل بالطاقة الشمسية؟+
تثبّت الكتيفة رأس الكشاف واللوح على الصاري أو البرج أو المنشأة بالاتجاه الذي يمنح اللوح تعرضا واضحا للشمس مع الحفاظ على محاذاة الضوء ضمن زاوية الرؤية المطلوبة.
